Silnik elektryczny jest kluczowym elementem wielu nowoczesnych urządzeń i systemów, od domowych sprzętów po przemysłowe maszyny. Zrozumienie, z czego składa się ten mechanizm, jest istotne dla każdego, kto chce zgłębić temat technologii elektrycznej. W jego budowie wyróżniamy dwie podstawowe części: stojan oraz wirnik, które współpracują ze sobą, aby przekształcać energię elektryczną w ruch mechaniczny.
Stojan, będący częścią nieruchomą, zawiera rdzeń oraz uzwojenia, które generują pole magnetyczne. Z kolei wirnik, jako część ruchoma, odpowiada za wytwarzanie energii mechanicznej. W artykule przyjrzymy się także innym elementom, takim jak łożyska czy uzwojenia, które wspierają działanie silnika elektrycznego oraz różnym typom silników, które wpływają na ich konstrukcję.
Kluczowe informacje:
- Silnik elektryczny składa się z dwóch głównych części: stojana i wirnika.
- Stojan jest częścią nieruchomą, która generuje pole magnetyczne dzięki uzwojeniom.
- Wirnik przekształca energię elektryczną w energię mechaniczną.
- Dodatkowymi elementami silnika są łożyska, wał oraz uzwojenia, które zapewniają jego prawidłowe działanie.
- Istnieją różne typy silników elektrycznych, takie jak komutatorowe i bezszczotkowe, które różnią się konstrukcją i zastosowaniem.
Jakie są podstawowe elementy silnika elektrycznego i ich funkcje?

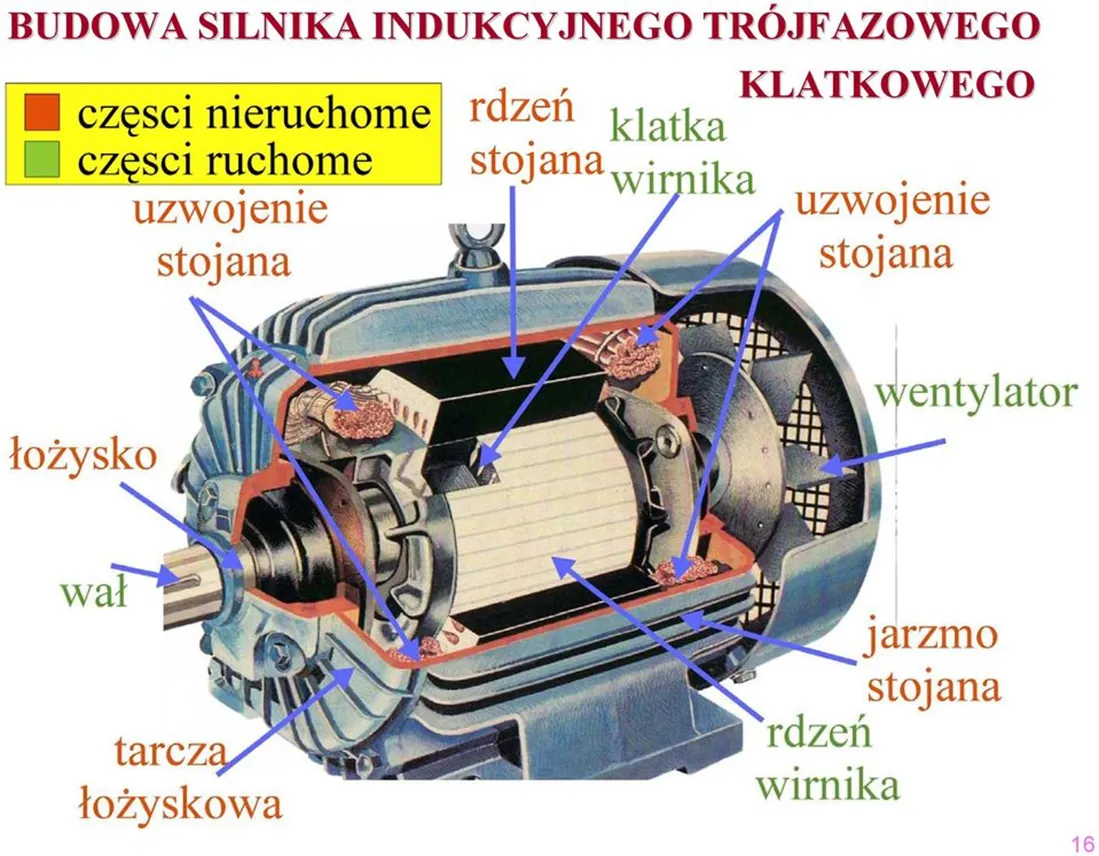

Silnik elektryczny składa się z dwóch podstawowych części: stojana oraz wirnika. Stojan jest częścią nieruchomą, która odgrywa kluczową rolę w generowaniu pola magnetycznego, niezbędnego do działania silnika. Z kolei wirnik, jako część ruchoma, przekształca energię elektryczną w energię mechaniczną, co pozwala na napędzanie różnych urządzeń. Współpraca tych dwóch elementów jest niezbędna do efektywnego funkcjonowania silnika elektrycznego.
W silnikach elektrycznych, stojan wykonany jest z rdzenia z pakietów cienkich blach ferromagnetycznych, które są izolowane od siebie. Te blachy mają grubość około 0,5 mm i są kluczowe dla efektywności magnetycznej stojana. Wyposażony jest również w uzwojenia, które generują pole magnetyczne. Wirnik składa się z podobnych materiałów, a jego konstrukcja pozwala na efektywne wytwarzanie ruchu. Razem, stojan i wirnik, tworzą podstawę działania każdego silnika elektrycznego.
Stojan: nieruchoma część silnika i jej rola w działaniu
Stojan jest kluczowym elementem silnika elektrycznego, który pełni funkcję generowania pola magnetycznego. Składa się z rdzenia, wykonanego z cienkich blach ferromagnetycznych, które są ze sobą połączone w pakiety. Taki układ minimalizuje straty energii i zwiększa efektywność działania silnika. Dodatkowo, stojan zawiera uzwojenia, które są kluczowe dla wytwarzania pola magnetycznego, co jest niezbędne do działania wirnika.
- Stojan składa się z rdzenia i uzwojeń, które generują pole magnetyczne.
- Blachy ferromagnetyczne mają grubość około 0,5 mm, co zwiększa efektywność.
- Stojan jest częścią nieruchomą, co pozwala na stabilne działanie wirnika.
Wirnik: jak ruchoma część generuje energię mechaniczną
Wirnik jest kluczowym elementem silnika elektrycznego, odpowiedzialnym za przekształcanie energii elektrycznej w energię mechaniczną. Jego konstrukcja zazwyczaj obejmuje rdzeń wykonany z cienkich blach ferromagnetycznych, co pozwala na efektywne wytwarzanie ruchu. W silnikach komutatorowych końcówki uzwojenia wirnika są połączone z pierścieniami ślizgowymi, co umożliwia płynne przekazywanie energii. Natomiast w silnikach bezszczotkowych wirnik zawiera magnesy trwałe, co eliminuje potrzebę stosowania szczotek, zwiększając tym samym efektywność i trwałość urządzenia.
Ruch wirnika jest kluczowy dla całego procesu działania silnika. Gdy pole magnetyczne generowane przez stojan oddziałuje na wirnik, powoduje jego obrót, co z kolei napędza inne elementy maszyny. Dzięki temu, wirnik pełni fundamentalną rolę w konwersji energii, co czyni go jednym z najważniejszych komponentów silnika elektrycznego. Jego efektywność wpływa bezpośrednio na wydajność całego urządzenia, dlatego tak istotne jest, aby był odpowiednio zaprojektowany i wykonany.

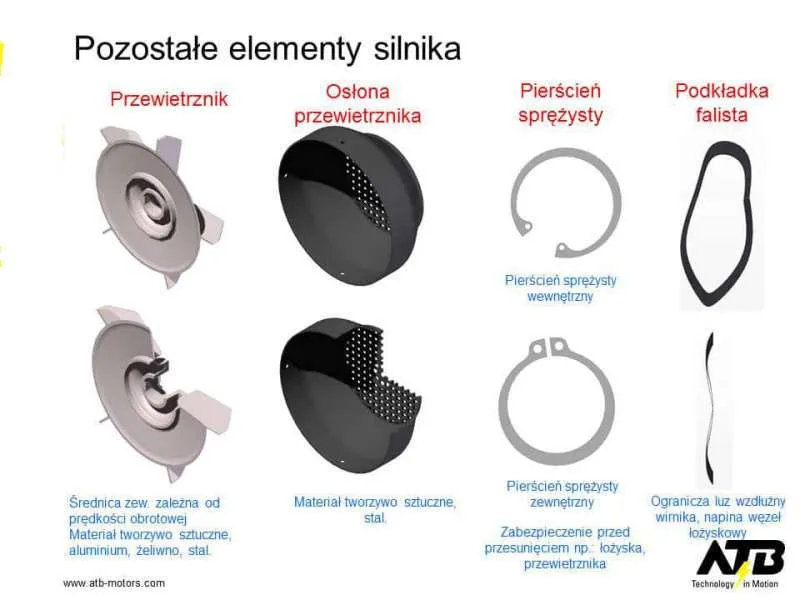

Jakie dodatkowe elementy wspierają działanie silnika elektrycznego?
Oprócz stojana i wirnika, istnieje wiele dodatkowych komponentów, które wspierają działanie silnika elektrycznego. Uzwojenia są kluczowymi elementami, które generują pole magnetyczne w stojanie. W zależności od konstrukcji silnika, mogą być one wykonane z różnych materiałów, takich jak miedź, która jest powszechnie stosowana ze względu na swoje doskonałe właściwości przewodzące. Uzwojenia są umieszczone w odpowiednich otworach w rdzeniu stojana, co pozwala na efektywne wytwarzanie pola magnetycznego.
Kolejnym ważnym elementem są łożyska oraz wał, które zapewniają płynność ruchu wirnika. Łożyska redukują tarcie, co pozwala na dłuższe i bardziej efektywne działanie silnika. Wał jest kluczowy, ponieważ mocuje wirnik i umożliwia jego obrót. Wysokiej jakości łożyska, takie jak łożyska ceramiczne, mogą znacząco zwiększyć wydajność silnika i zmniejszyć jego zużycie energii.
- Uzwojenia są najczęściej wykonane z miedzi, co zapewnia doskonałe przewodnictwo elektryczne.
- Łożyska ceramiczne są stosowane, aby zredukować tarcie i zwiększyć efektywność działania silnika.
- Wał łączy wirnik z innymi elementami, umożliwiając jego obrót i przekazywanie energii.
Uzwojenia: kluczowe komponenty generujące pole magnetyczne
Uzwojenia w silnikach elektrycznych to kluczowe komponenty, które mają za zadanie generować pole magnetyczne. W zależności od konstrukcji silnika, uzwojenia mogą być wykonane z miedzi lub aluminium, z miedzi będącym najczęściej stosowanym materiałem ze względu na swoje doskonałe właściwości przewodzące. Istnieją różne konfiguracje uzwojeń, takie jak uzwojenia jednofazowe i trójfazowe, które wpływają na wydajność oraz charakterystykę pracy silnika. Trójfazowe uzwojenia są powszechnie stosowane w silnikach przemysłowych, ponieważ zapewniają bardziej stabilne i efektywne działanie.
Uzwojenia są umieszczone w rdzeniu stojana, co pozwala na efektywne wytwarzanie pola magnetycznego, które jest niezbędne do ruchu wirnika. Dzięki odpowiedniej konfiguracji uzwojeń, silnik może pracować z różnymi prędkościami i momentami obrotowymi, co czyni go elastycznym narzędziem w wielu zastosowaniach. Właściwy dobór uzwojeń jest kluczowy dla efektywności energetycznej i trwałości silnika elektrycznego.
Łożyska i wał: ich znaczenie dla płynności ruchu
Łożyska oraz wał odgrywają fundamentalną rolę w zapewnieniu płynności ruchu wirnika w silniku elektrycznym. Łożyska, które mogą być wykonane z różnych materiałów, takich jak stal, ceramika czy kompozyty, mają za zadanie redukować tarcie i stabilizować ruch wirnika. Dobrze dobrane łożyska wpływają na wydajność silnika oraz jego żywotność, a ich jakość jest kluczowa dla prawidłowego działania całego urządzenia. Wał, z kolei, łączy wirnik z innymi elementami silnika, umożliwiając efektywne przekazywanie energii.
Czytaj więcej: Passat CC jaki silnik – odkryj najlepsze opcje silnikowe i osiągi
Jak różne typy silników elektrycznych wpływają na ich budowę?
Silniki elektryczne można podzielić na różne typy, z których najpopularniejsze to silniki komutatorowe oraz silniki bezszczotkowe. Silniki komutatorowe wykorzystują szczotki do przekazywania prądu do wirnika, co pozwala na ich prostą konstrukcję i niskie koszty produkcji. Z drugiej strony, silniki bezszczotkowe eliminują potrzebę używania szczotek, co przekłada się na mniejsze zużycie materiałów i wyższą efektywność energetyczną. W silnikach bezszczotkowych, uzwojenia są umieszczone na stojanie, a wirnik zawiera magnesy trwałe, co wpływa na ich wydajność i dłuższą żywotność.
Różnice w konstrukcji tych silników mają istotne konsekwencje dla ich zastosowania. Silniki komutatorowe są często stosowane w prostych aplikacjach, takich jak zabawki czy małe narzędzia elektryczne, gdzie koszt jest kluczowym czynnikiem. Natomiast silniki bezszczotkowe są preferowane w bardziej wymagających zastosowaniach, takich jak drony, elektryczne pojazdy czy sprzęt przemysłowy, gdzie niezawodność i efektywność są priorytetowe. Wybór odpowiedniego typu silnika zależy więc od specyficznych potrzeb aplikacji oraz oczekiwań dotyczących wydajności i kosztów.
Silniki komutatorowe vs. bezszczotkowe: porównanie konstrukcji
Silniki komutatorowe i bezszczotkowe różnią się znacząco swoją konstrukcją, co wpływa na ich wydajność oraz zastosowania. Silniki komutatorowe wykorzystują szczotki do przekazywania prądu do wirnika, co sprawia, że są prostsze w budowie i tańsze w produkcji. Jednakże, ich konstrukcja powoduje większe zużycie materiałów eksploatacyjnych, co może prowadzić do częstszych awarii. Z kolei silniki bezszczotkowe nie mają szczotek, co znacznie redukuje tarcie oraz zużycie, a także zwiększa efektywność energetyczną. W tej konstrukcji uzwojenia są umieszczone na stojanie, co pozwala na lepsze chłodzenie i dłuższą żywotność silnika.
Różnice te mają istotne znaczenie dla zastosowań w różnych branżach. Silniki komutatorowe są często wykorzystywane w prostszych aplikacjach, takich jak narzędzia elektryczne czy zabawki, gdzie koszt jest kluczowym czynnikiem. Natomiast silniki bezszczotkowe znajdują zastosowanie w bardziej zaawansowanych technologiach, takich jak drony, elektryczne pojazdy czy przemysłowe maszyny, gdzie niezawodność i efektywność są priorytetowe. Wybór odpowiedniego typu silnika zależy więc od specyficznych potrzeb aplikacji oraz oczekiwań dotyczących wydajności i kosztów.

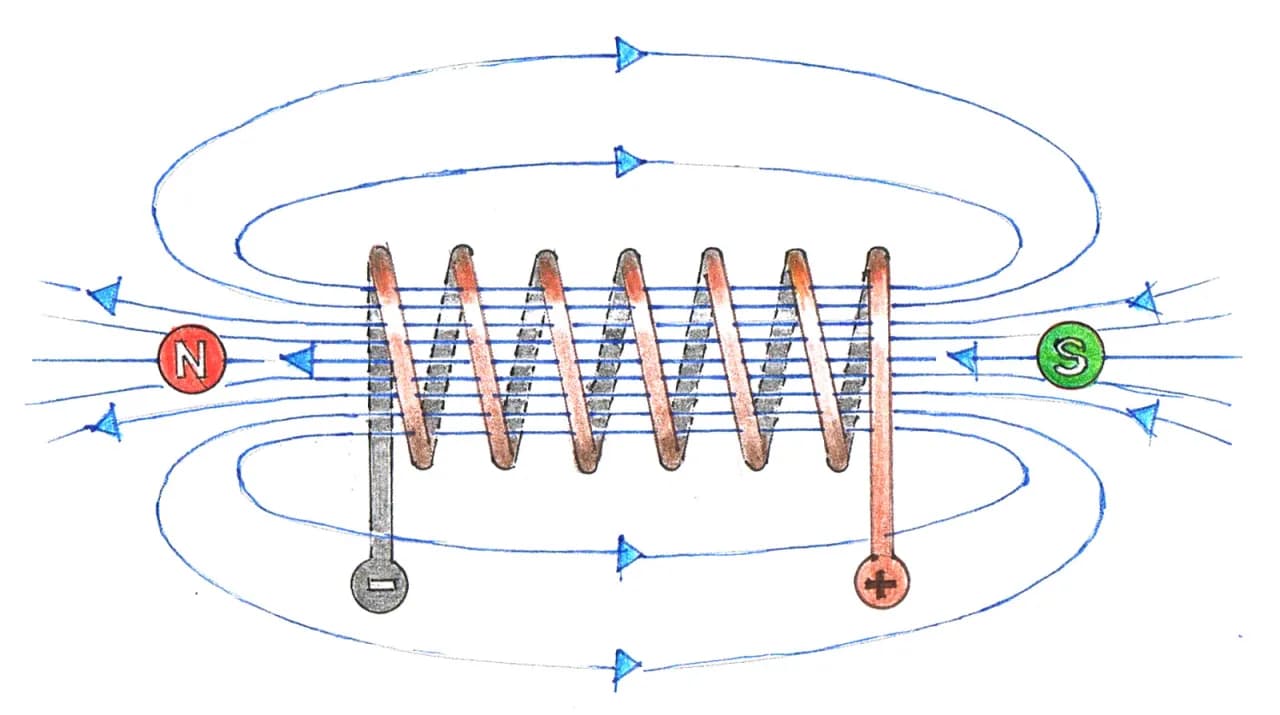

Magnesy trwałe i elektromagnesy: ich zastosowanie w silnikach
Magnesy trwałe i elektromagnesy odgrywają kluczową rolę w działaniu silników elektrycznych. Magnesy trwałe są wykorzystywane w silnikach bezszczotkowych, gdzie zapewniają stabilne pole magnetyczne, co zwiększa efektywność i zmniejsza zużycie energii. Z kolei elektromagnesy są powszechnie stosowane w silnikach komutatorowych, gdzie ich pole magnetyczne jest generowane przez przepływ prądu przez uzwojenia. Oba typy magnesów mają swoje zalety i wady; magnesy trwałe są bardziej kompaktowe i nie wymagają zasilania, ale mogą być droższe w produkcji, podczas gdy elektromagnesy są elastyczniejsze, ale wymagają dodatkowego zasilania.
| Typ magnesu | Zalety | Wady |
| Magnesy trwałe | Nie wymagają zasilania, kompaktowe | Wyższy koszt, ograniczona moc |
| Elektromagnesy | Wysoka moc, elastyczność w zastosowaniach | Wymagają zasilania, większe rozmiary |
Przyszłość silników elektrycznych: innowacje i zastosowania
W miarę jak technologia się rozwija, silniki elektryczne stają się coraz bardziej zaawansowane, a ich zastosowania rozszerzają się w różnych branżach. Jednym z najbardziej obiecujących trendów jest wykorzystanie inteligentnych systemów zarządzania energią, które optymalizują wydajność silników w czasie rzeczywistym. Dzięki zastosowaniu czujników i algorytmów uczenia maszynowego, silniki mogą dostosowywać swoją moc i moment obrotowy do aktualnych potrzeb, co prowadzi do znacznych oszczędności energii i zmniejszenia emisji.Innym interesującym kierunkiem jest rozwój silników elektrycznych z zastosowaniem materiałów kompozytowych oraz nanotechnologii, które mogą zwiększyć ich wydajność i zmniejszyć wagę. Takie innowacje mogą znaleźć zastosowanie w branży motoryzacyjnej, lotniczej, a nawet w robotyce, gdzie każdy gram masy ma znaczenie. Wprowadzenie tych technologii nie tylko wpłynie na efektywność silników, ale również przyczyni się do rozwoju zrównoważonego transportu i przemysłu, co jest kluczowe w obliczu globalnych wyzwań ekologicznych.
