Jak rozpoznać uszkodzoną wiązkInitiating Content Generation I'm starting the introduction, establishing the context and the article's aim. I'm focusing on adopting the specified first-person perspective and tone, aiming for a direct and helpful style. My focus now is drafting the initial paragraph to draw the reader in. ę czujników parkowania
- Ciągły sygnał dźwiękowy lub całkowity brak reakcji systemu PDC to częste objawy.
- Problemy nasilające się po deszczu lub myjni mogą wskazywać na uszkodzoną izolację wiązki.
- Korozja styków, uszkodzenia mechaniczne i starzenie się materiału to główne przyczyny awarii wiązki.
- Proste testy, takie jak "na słuch", pomogą w wstępnej diagnozie domowymi sposobami.
- Diagnostyka komputerowa jest kluczowa do precyzyjnego zlokalizowania usterki w wiązce.
- Naprawa punktowa jest często możliwa, ale czasem konieczna jest wymiana całej wiązki.
Twoje czujniki parkowania przestały działać? Zrozum sygnały, które wysyła auto
Niesprawne czujniki parkowania potrafią być naprawdę frustrujące, zwłaszcza gdy musisz manewrować w ciasnych miejskich warunkach, do których zdążyłeś się już przyzwyczaić z działającym asystentem. System PDC (Park Distance Control) ma za zadanie ułatwić nam życie, ostrzegając o przeszkodach, których często nie widzimy w lusterkach. Kiedy jednak zaczyna działać nieprawidłowo, piszczy bez powodu lub wcale się nie aktywuje, pojawia się kluczowe pytanie: co się stało? Z mojego doświadczenia wynika, że zamiast panikować i od razu zamawiać nowe czujniki, warto zrozumieć, jakie sygnały wysyła Twoje auto. Często problem leży głębiej, a precyzyjna diagnoza pozwoli zaoszczędzić czas i pieniądze.
Po co jest ten ciągły pisk? Jak system PDC komunikuje awarię?
Ciągły, nieprzerwany sygnał dźwiękowy trwający kilka sekund zaraz po wrzuceniu biegu wstecznego to jeden z najczęstszych sposobów, w jaki system PDC informuje kierowcę o wykrytej usterce. Nie zawsze oznacza to jednak uszkodzenie samego czujnika ultradźwiękowego. Często jest to ogólny komunikat o błędzie w całym układzie. Może on wskazywać na problem z jednym z sensorów, samym modułem sterującym (komputerem zarządzającym systemem), a co niezwykle ważne i często pomijane również z wiązką elektryczną łączącą te elementy.
To czujnik czy wiązka? Wstęp do poprawnej diagnozy problemu
Kluczowym wyzwaniem w diagnostyce problemów z czujnikami parkowania jest trafne odróżnienie awarii pojedynczego czujnika od uszkodzenia całej wiązki elektrycznej, która zasila i łączy wszystkie sensory z modułem sterującym. Wiązka ta, ukryta wewnątrz zderzaka, jest nieustannie narażona na wiele negatywnych czynników zewnętrznych, które mogą prowadzić do jej degradacji lub nagłego uszkodzenia. Właściwa diagnoza, którą postaramy się tutaj przeprowadzić krok po kroku, pozwoli Ci uniknąć niepotrzebnej wymiany w pełni sprawnych, drogich części i skupić się na wyeliminowaniu prawdziwej przyczyny problemu.
Kluczowe objawy uszkodzonej wiązki czujników PDC – naucz się je rozpoznawać
Uszkodzona wiązka czujników parkowania w zderzaku manifestuje się szeregiem charakterystycznych objawów, które, jeśli wiesz, na co zwrócić uwagę, stają się dość jasne. Ich trafne rozpoznanie jest kluczowe, aby odróżnić problem z przewodami od awarii pojedynczego czujnika lub modułu sterującego. Przeanalizujmy te symptomy szczegółowo.
Symptom #1: Ciągły sygnał dźwiękowy zaraz po wrzuceniu wstecznego
Jak wspomniałem wcześniej, jest to bardzo typowy sygnał błędu systemu. Choć może wskazywać na awarię pojedynczego czujnika, w mojej praktyce często okazuje się również wynikiem zwarcia w przewodach wiązki. System interpretuje takie zwarcie jako stałą, najbliższą możliwą przeszkodę lub po prostu krytyczny błąd w komunikacji, co skutkuje jednostajnym piskiem.
Symptom #2: System nie reaguje – całkowita cisza i brak działania
Sytuacja odwrotna: po włączeniu biegu wstecznego nie słychać nawet krótkiego sygnału aktywacji systemu (jeśli Twój samochód taki generuje), a czujniki w ogóle nie reagują na żadne przeszkody. Może to świadczyć o całkowitym przerwaniu zasilania w wiązce (np. przerwany główny przewód zasilający) lub braku jakiejkolwiek komunikacji z modułem sterującym z powodu uszkodzonych, zgniłych przewodów.
Symptom #3: Czujniki działają losowo – raz tak, raz nie
To bez wątpienia jeden z najbardziej irytujących i jednocześnie najbardziej charakterystycznych objawów uszkodzonej wiązki. Czujniki aktywują się z opóźnieniem, działają sporadycznie, wariują na płaskiej drodze lub w ogóle odmawiają posłuszeństwa w najmniej oczekiwanym momencie. Taki objaw jest typowy dla niestabilnego połączenia elektrycznego, np. pękniętej izolacji, przetartych przewodów, które stykają się ze sobą lub z masą pojazdu tylko pod wpływem drgań, lub tzw. "zimnych lutów" na złączach, gdzie kontakt jest przerywany.
Symptom #4: Problemy nasilające się po deszczu lub wizycie na myjni – ewidentny znak problemów z izolacją
Jeśli zauważysz, że system PDC przestaje działać lub działa nieprawidłowo głównie w warunkach podwyższonej wilgotności zaraz po obfitym deszczu, po wizycie na myjni bezdotykowej czy w wilgotne, zimowe dni z bardzo dużym prawdopodobieństwem problem leży właśnie w uszkodzonej wiązce. Woda, będąca doskonałym przewodnikiem, dostaje się przez pękniętą lub uszkodzoną izolację przewodów, powodując zwarcia i chwilowe zakłócenia w kruchym sygnale przesyłanym z czujników.
Symptom #5: Fałszywe alarmy – system "widzi" przeszkody, których nie ma
System sygnalizuje obecność przeszkód, piszczy intensywnie, mimo że w pobliżu nie znajduje się absolutnie nic. Chociaż może to być spowodowane silnym zabrudzeniem (np. błotem lub śniegiem) lub uszkodzeniem samego czujnika, bywa również efektem zakłóceń elektrycznych w uszkodzonej wiązce. Nieprawidłowe parametry prądu w obwodzie są błędnie interpretowane przez moduł jako odbity sygnał ultradźwiękowy.
Symptom #6: Komunikat o błędzie systemu parkowania na desce rozdzielczej
Wiele nowoczesnych samochodów, wyposażonych w bardziej rozbudowaną elektronikę, wyświetla na desce rozdzielczej lub ekranie multimedialnym konkretny komunikat o błędzie systemu parkowania (np. "Check Park Assist"). Choć ten komunikat jest zazwyczaj ogólny, często towarzyszy mu również całkowite wyłączenie całego systemu PDC (przedniego lub tylnego) z powodu wykrytej usterki w obwodzie chociażby jednego czujnika, co z powodzeniem może być spowodowane zwarciem w kablu do niego prowadzącym wewnątrz wiązki.
Dlaczego wiązka w zderzaku ulega uszkodzeniu? Najczęstsze przyczyny, które musisz znać
Wiązka elektryczna czujników parkowania, choć ukryta przed wzrokiem, jest narażona na szereg agresywnych czynników, które z biegiem lat mogą prowadzić do jej uszkodzenia. Zrozumienie tych przyczyn pomoże Ci nie tylko w skuteczniejszej diagnozie, ale również w ewentualnej prewencji w przyszłości.
Niewidzialny wróg numer jeden: Korozja styków i przewodów
Sól drogowa stosowana zimą, wilgoć i błoto to zabójcza kombinacja dla wszelkich połączeń elektrycznych, zwłaszcza tych znajdujących się tak nisko. Prowadzą one do nieuchronnej korozji pinów (metalowych styków) we wtyczkach łączących poszczególne czujniki z wiązką, a także w głównej kostce łączącej całą wiązkę zderzaka z resztą instalacji samochodu. Korozja drastycznie zwiększa oporność, przerywa obwód lub powoduje zwarcia między sąsiednimi pinami.
Skutki miejskiej dżungli: Uszkodzenia mechaniczne po stłuczkach i otarciach
Zderzak, jak sama nazwa wskazuje, jest elementem, który często przyjmuje na siebie uderzenia. Nawet niewielkie otarcia parkingowe, uderzenia w krawężnik, czy niefortunne najechanie na niską przeszkodę, które nie zostawiają wielkich śladów na lakierze, mogą prowadzić do przetarcia, przecięcia lub zgniecenia delikatnych przewodów wewnątrz zderzaka. Również nieostrożny montaż haka holowniczego lub innych akcesoriów w przeszłości mógł uszkodzić wiązkę.
Zmęczenie materiału: Jak wiek i warunki atmosferyczne niszczą izolację
Nic nie jest wieczne, a guma i plastik w samochodzie starzeją się wyjątkowo szybko. Z biegiem lat izolacja przewodów, wykonana z tworzyw sztucznych, twardnieje pod wpływem zmian temperatur, staje się krucha i zaczyna pękać. Ekspozycja na skrajne temperatury (silne mrozy i upały od rozgrzanego asfaltu), promienie UV i chemię drogową znacznie przyspiesza ten proces. Pęknięta izolacja wystawia "żywe" przewody na bezpośrednie działanie wilgoci i innych czynników zewnętrznych, co nieuchronnie prowadzi do zwarć i korozji.
Błędy po naprawach: Niefachowy montaż zderzaka lub haka holowniczego
Z mojego doświadczenia wynika, że niewłaściwy montaż zderzaka po kolizji blacharskiej lub niefachowe podłączenie instalacji haka holowniczego to niezwykle częste przyczyny późniejszych uszkodzeń wiązki PDC. Przewody mogą zostać źle ułożone, przycięte podczas dokręcania śrub, przygniecone przez elementy wzmocnienia lub niewłaściwie zabezpieczone przed ocieraniem o ostre krawędzie karoserii, co prowadzi do problemów w niedalekiej przyszłości.
Diagnostyka krok po kroku: Jak sprawdzić, czy to na pewno wina wiązki?
Samodzielna diagnostyka problemów z wiązką czujników PDC jest jak najbardziej możliwa i może zaoszczędzić Ci sporo czasu oraz pieniędzy, które wydałbyś na "wymieniaczy części". Poniżej przedstawiam proste kroki, które pomogą Ci zlokalizować usterkę.
Test "na ucho i palec" – prosta metoda na sprawdzenie aktywności każdego czujnika
To pierwsza rzecz, którą robię. Po aktywacji systemu PDC (włączony zapłon, silnik wyłączony, zaciągnięty hamulec ręczny i wrzucony bieg wsteczny poproś kogoś o pomoc dla bezpieczeństwa!) zbliż ucho bardzo blisko lub delikatnie dotknij opuszką palca czoła każdego czujnika po kolei. Działający, sprawny czujnik ultradźwiękowy powinien cicho, rytmicznie "cykać" lub delikatnie wibrować pod palcem. Jeśli jeden lub więcej czujników jest całkowicie "martwych" (nie wydają żadnego dźwięku ani wibracji), to jest to pierwszy, wyraźny sygnał problemu w tym konkretnym obwodzie. Jeśli wszystkie są martwe, a system sygnalizuje błąd, główne podejrzenie pada na wiązkę zasilającą lub sam moduł sterujący.

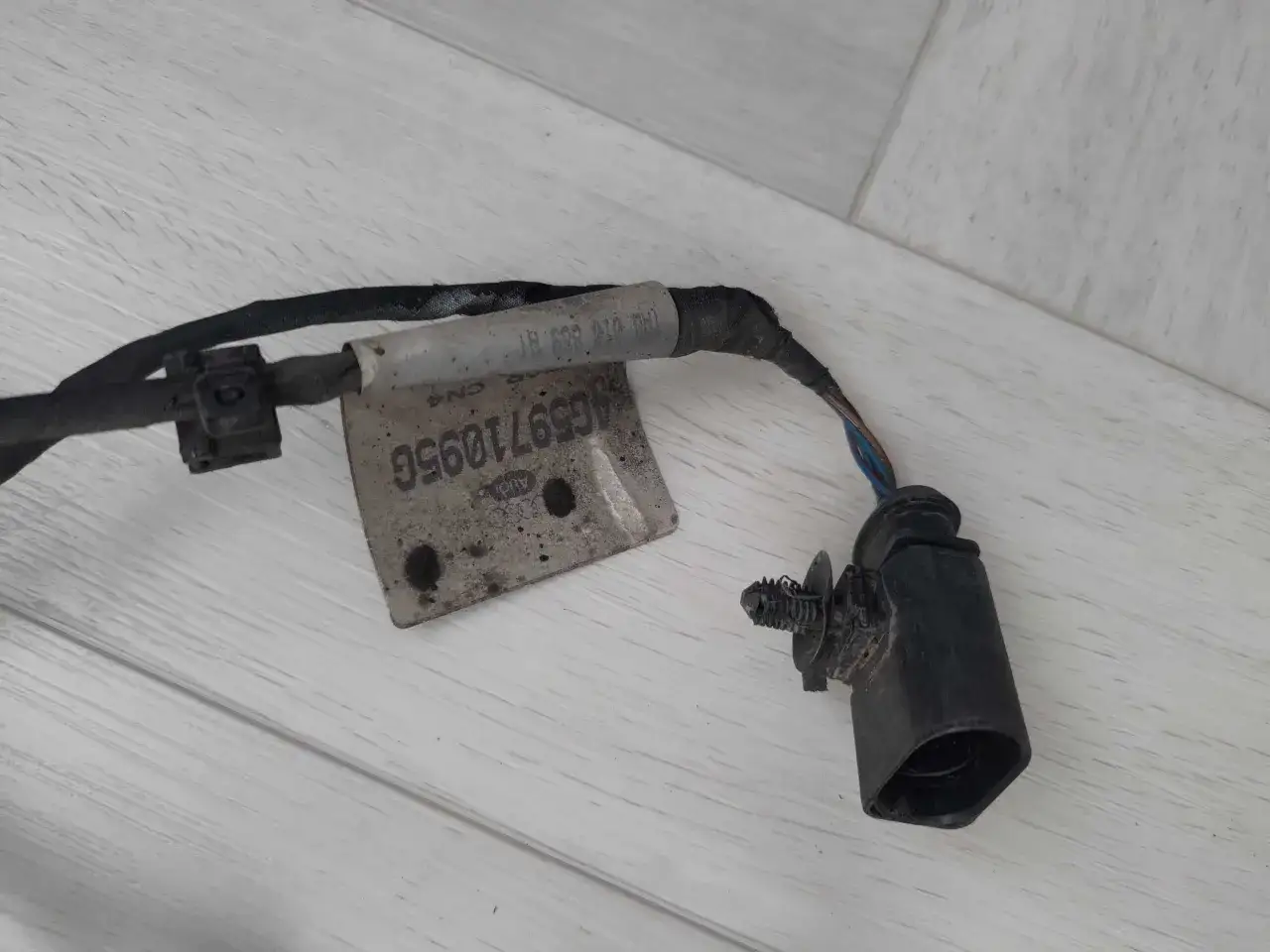

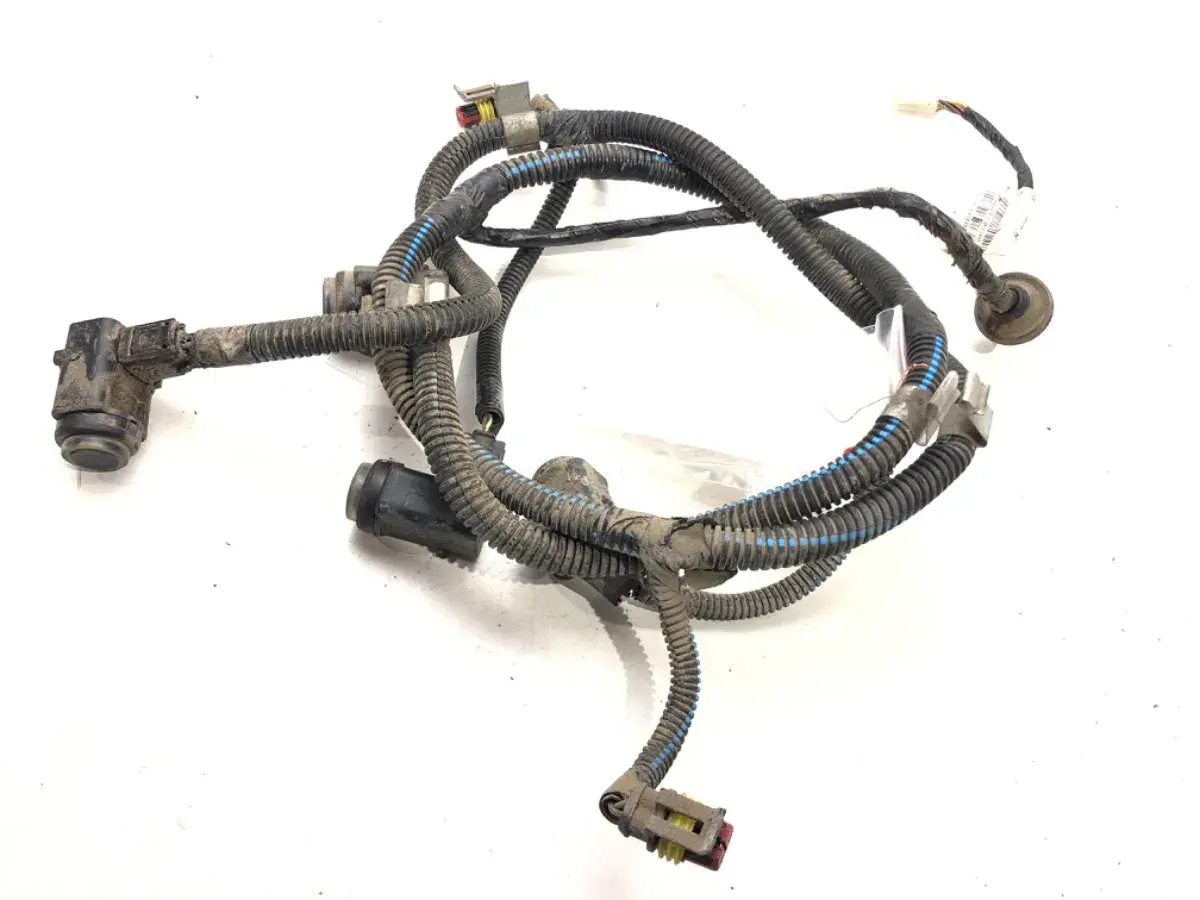

Wzrokowa inspekcja wiązki: Czego szukać po zdjęciu zderzaka? (przetarcia, pęknięcia, zielony nalot)
Jeśli test "na ucho" wskazuje na problem, kolejnym, niestety bardziej wymagającym krokiem jest dokładna inspekcja wizualna. Wymaga to zazwyczaj demontażu zderzaka, co w większości aut nie jest skomplikowane, ale bywa czasochłonne. Po zdjęciu zderzaka, oczyść wiązkę z błota i szukaj: przetarć izolacji o ostre krawędzie, widocznych pęknięć peszli ochronnych, śladów korozji (charakterystyczny zielony lub biały nalot na stykach we wtyczkach tzw. śniedź), wyraźnych zgnieceń przewodów lub uszkodzeń samych wtyczek. Zwróć szczególną uwagę na miejsca, gdzie wiązka przechodzi przez otwory w karoserii lub jest narażona na ruch.
Kiedy multimetr staje się niezbędny? Jak sprawdzić ciągłość przewodów i obecność zwarcia?
Multimetr (uniwersalny miernik elektryczny) to podstawowe narzędzie do zaawansowanej diagnostyki. Jeśli wizualnie wszystko wygląda w porządku, musisz sprawdzić przewody elektrycznie. Po odłączeniu wiązki od wszystkich czujników i od głównego modułu, możesz użyć funkcji omomierza (lub testu ciągłości z "bipem"), aby sprawdzić ciągłość każdego przewodu z osobna (czy nie ma przerwy w środku) oraz obecność zwarcia do masy samochodu lub między poszczególnymi przewodami w wiązce. Brak ciągłości lub zwarcie wykryte w konkretnym miejscu wiązki jednoznacznie wskaże na jej wewnętrzne uszkodzenie.
Różnicowanie usterki: Jak odróżnić awarię wiązki od uszkodzonego czujnika lub modułu sterującego?
To kluczowy moment. Jeśli test "na ucho" wskazuje na jeden martwy czujnik, a pozostałe działają poprawnie, najprawdopodobniej problem leży w tym konkretnym czujniku (możesz to potwierdzić, zamieniając go miejscami ze sprawnym sąsiadem). Jeśli natomiast wiele czujników nie działa, system działa losowo, wariuje na deszczu, lub problemy nasilają się w wilgotnych warunkach, to wiązka jest znacznie bardziej prawdopodobnym winowajcą. Awaria samego modułu sterującego często objawia się całkowitym brakiem reakcji systemu, brakiem możliwości połączenia się z nim testerem diagnostycznym lub bardzo specyficznymi, trudnymi do zdiagnozowania objawami, które nie pasują do typowych problemów z wiązką czy czujnikami.
Ostateczna diagnoza: Co powie Ci podłączenie do komputera diagnostycznego?
Najbardziej precyzyjną i najszybszą diagnozę uzyskasz, podłączając samochód do komputera diagnostycznego z odpowiednim oprogramowaniem dedykowanym dla Twojej marki. Profesjonalny tester jest w stanie odczytać zapisane kody błędów (DTC), które często precyzyjnie wskazują na rodzaj usterki, np. "przerwa w obwodzie czujnika tylnego prawego" lub "zwarcie do masy czujnika przedniego środkowego". Tego typu komunikaty jednoznacznie kierują diagnostykę w stronę wiązki elektrycznej, wskazując nawet konkretny przewód lub złącze, które należy sprawdzić. Według danych serwisu all4driver.pl, diagnostyka komputerowa często jest niezbędna do ostatecznego potwierdzenia problemu z wiązką i uniknięcia zgadywania.
Problem zdiagnozowany – co dalej? Opcje naprawy uszkodzonej wiązki
Po zdiagnozowaniu uszkodzenia wiązki czujników PDC, stajesz przed decyzją o sposobie naprawy. Istnieje kilka opcji, w zależności od rodzaju, miejsca i zakresu wykrytych uszkodzeń, a także Twoich umiejętności manualnych.
Czy zawsze trzeba wymieniać całą wiązkę? Kiedy możliwa jest naprawa punktowa?
Na szczęście nie zawsze konieczna jest wymiana całej, często drogiej wiązki. Jeśli uszkodzenie jest punktowe np. przetarty jeden przewód w widocznym miejscu, skorodowane jedno złącze we wtyczce, czy pęknięta izolacja na krótkim odcinku możliwa i w pełni skuteczna jest naprawa punktowa. Polega ona na wycięciu uszkodzonego fragmentu i wlutowaniu nowego odcinka przewodu, wymianie pojedynczego pinu/wtyczki lub dokładnym zaizolowaniu uszkodzonego miejsca rurką termokurczliwą z klejem. Taka naprawa jest zazwyczaj znacznie tańsza i szybsza, ale wymaga precyzji, umiejętności lutowania i odpowiednich narzędzi.
Wymiana na nową lub używaną – na co zwrócić uwagę przy zakupie?
Jeśli uszkodzenia są rozległe (np. wiązka jest zgniła w wielu miejscach), lub naprawa punktowa jest nieopłacalna lub technicznie niemożliwa, konieczna może być wymiana całej wiązki zderzaka. Możesz zdecydować się na nową wiązkę (oryginalną z ASO lub wysokiej jakości zamiennik) lub używaną. Przy zakupie nowej upewnij się, że jest ona dokładnie kompatybilna z Twoim modelem samochodu, rocznikiem i wersją wyposażenia (liczba czujników). Kupując używaną wiązkę, dokładnie sprawdź jej stan wizualny przed zakupem szukaj śladów korozji we wtyczkach, przetarć izolacji czy niefachowych napraw. Pamiętaj, że używana wiązka, ze względu na swój wiek, może mieć już ukryte wady, które ujawnią się po montażu.
Przeczytaj również: Jak naprawić popękany lakier na zderzaku i uniknąć dodatkowych kosztów
Zabezpieczenie na przyszłość: Jak chronić nową wiązkę przed wilgocią i korozją?
Aby uniknąć ponownych problemów z systemem PDC w przyszłości, warto solidnie zabezpieczyć nową lub naprawioną wiązkę przed ponownym zamontowaniem zderzaka. Użyj do tego specjalnych taśm izolacyjnych parcianych lub PVC odpornych na wilgoć i skrajne temperatury, rurek termokurczliwych (najlepiej z klejem wewnątrz) oraz opasek kablowych (trytytek) do solidnego i stabilnego mocowania wiązki wewnątrz zderzaka. Możesz również zastosować specjalistyczne preparaty w sprayu do konserwacji połączeń elektrycznych (np. na bazie wazeliny technicznej), które skutecznie chronią styki przed korozją i dostępem wilgoci. Upewnij się, że wiązka jest poprawnie ułożona, nie jest naprężona i nigdzie nie styka się z ostrymi krawędziami karoserii ani ruchomymi elementami zawieszenia.
