Regulacja luzów zaworowych motocykla: Poradnik krok po kroku

Samodzielna regulacja luzów zaworowych w motocyklu to jedna z tych czynności serwisowych, która może wydawać się skomplikowana, ale w rzeczywistości jest w zasięgu każdego, kto chce lepiej poznać swój motocykl i zaoszczędzić pieniądze. Jest to kluczowy element dbania o kondycję silnika, a jego prawidłowe wykonanie przekłada się na jego żywotność i osiągi. W tym poradniku przeprowadzimy Cię krok po kroku przez cały proces, od przygotowania narzędzi po ostatnie dokręcenie śruby.

Dlaczego regularna kontrola luzów zaworowych to obowiązek, a nie opcja?

Zaniedbanie regulacji luzów zaworowych to prosta droga do poważnych problemów z silnikiem. Zawory, które są kluczowymi elementami sterującymi przepływem mieszanki paliwowo-powietrznej i spalin, pracują w ekstremalnych warunkach. Ich prawidłowe działanie jest fundamentem sprawności jednostki napędowej. Producenci motocykli zazwyczaj zalecają kontrolę luzów zaworowych co około 6, 12 lub nawet 24 tysiące kilometrów. Interwał ten jest zależny od konstrukcji silnika, jego stopnia wysilenia oraz zaleceń serwisowych dla danego modelu. Ignorowanie tych zaleceń może prowadzić do kosztownych napraw.

Słyszysz metaliczne "cykanie"? To może być pierwszy objaw zbyt dużego luzu

Kiedy luz zaworowy jest za duży, zawór nie zamyka się idealnie w odpowiednim momencie, a jego grzybek uderza o gniazdo z większą siłą. Prowadzi to do charakterystycznego, metalicznego stukania lub klepania, które jest najbardziej słyszalne na biegu jałowym lub przy niższych obrotach silnika. Silnik może pracować nierówno, a w dłuższej perspektywie szybszemu zużyciu ulegają nie tylko same zawory i gniazda, ale także popychacze, krzywki wałka rozrządu czy sprężyny zaworowe. To sygnał, że coś jest nie tak i wymaga natychmiastowej interwencji.

Twój motocykl gaśnie na światłach i stracił moc? Sprawdź, czy winowajcą nie jest zbyt mały luz

Zbyt mały luz zaworowy jest zazwyczaj znacznie groźniejszy dla silnika niż jego nadmiar. Gdy luz jest niewystarczający, zawór może nie zamykać się całkowicie, nawet gdy powinien. W skrajnych przypadkach może pozostać lekko uchylony. Objawy to między innymi trudności z uruchomieniem silnika, zwłaszcza gdy jest rozgrzany, ponieważ ciepło powoduje rozszerzenie elementów, co jeszcze bardziej zmniejsza luz. Silnik może też gasnąć na wolnych obrotach, pracować niestabilnie, a jego moc może odczuwalnie spaść. Dzieje się tak, ponieważ niedomknięty zawór nie pozwala na prawidłowe wypełnienie cylindra mieszanką lub uszczelnienie go podczas sprężania.

Jak zaniedbanie regulacji prowadzi do kosztownego wypalenia gniazd zaworowych

Najpoważniejszą konsekwencją zbyt małego luzu zaworowego jest jego wypalenie. Kiedy zawór nie zamyka się szczelnie, gorące gazy spalinowe przepływają przez niewielką szczelinę między grzybkiem zaworu a gniazdem. Ciągłe działanie wysokiej temperatury i ciśnienia powoduje stopniowe niszczenie powierzchni styku zaworu i gniazda. Prowadzi to do utraty kompresji, spadku mocy, a w końcu do konieczności wymiany zaworów i często frezowania lub wymiany gniazd zaworowych. Jest to jedna z najdroższych napraw, jakie mogą spotkać silnik motocyklowy, dlatego regularna kontrola luzów jest tak istotna.

Przygotowanie to połowa sukcesu: Co musisz wiedzieć i mieć, zanim zaczniesz?

Zanim zabierzesz się do pracy, odpowiednie przygotowanie jest kluczowe. Bez niego możesz narobić więcej szkody niż pożytku, a cały proces stanie się frustrujący. Pamiętaj, że każdy motocykl jest inny i wymaga indywidualnego podejścia, ale pewne zasady są uniwersalne.

Biblia mechanika: Dlaczego książka serwisowa Twojego motocykla jest niezbędna?

Książka serwisowa, znana również jako "service manual" lub "repair manual", to absolutnie niezbędne narzędzie dla każdego, kto chce samodzielnie serwisować swój motocykl. Znajdziesz w niej nie tylko dokładne procedury demontażu i montażu poszczególnych podzespołów, ale przede wszystkim specyficzne dla Twojego modelu wartości luzów zaworowych zarówno dla zaworów ssących, jak i wydechowych. Podane są tam również momenty dokręcania śrub, co jest krytyczne dla bezpieczeństwa i prawidłowego działania silnika. Bez tych danych działasz po omacku.

Zimny silnik to podstawa! Jak uniknąć fundamentalnego błędu pomiaru

To jest zasada numer jeden, której nie wolno łamać: regulację luzów zaworowych wykonujemy zawsze na całkowicie zimnym silniku. Dlaczego? Ponieważ wszystkie elementy silnika, zwłaszcza metalowe, rozszerzają się pod wpływem ciepła. Kiedy silnik pracuje, tłoki, zawory, prowadnice i inne części osiągają wyższe temperatury, co powoduje ich zwiększenie objętości. Jeśli zmierzysz luz na ciepłym silniku, będzie on mniejszy niż w rzeczywistości. Po ostygnięciu silnika, luz się zwiększy, co może doprowadzić do sytuacji opisanej wcześniej stukania, nierównej pracy, a nawet uszkodzenia. Zawsze poczekaj, aż motocykl ostygnie przez kilka godzin, najlepiej przez noc.

Niezbędnik majsterkowicza: Kompletna lista narzędzi, które musisz zgromadzić

Aby sprawnie przeprowadzić regulację luzów zaworowych, potrzebujesz odpowiedniego zestawu narzędzi. Oto lista tego, co będzie Ci potrzebne:

• Szczelinomierz (najlepiej zestaw z listkami o różnej grubości)
• Zestaw kluczy nasadowych i płasko-oczkowych (w różnych rozmiarach, dopasowanych do Twojego motocykla)
• Klucz dynamometryczny (niezbędny do prawidłowego dokręcania śrub, zwłaszcza przy metodzie płytkowej)
• Suwmiarka lub mikrometr (konieczne przy metodzie płytkowej do precyzyjnego pomiaru grubości płytek)
• Śrubokręty (płaskie i krzyżakowe)
• Latarka (do lepszej widoczności w zakamarkach)
• Pojemnik na śruby i drobne części (aby niczego nie zgubić)
• Czyste szmatki lub ręczniki papierowe
• Ewentualnie: specjalny przyrząd do wciskania szklanek zaworowych (jeśli Twój silnik tego wymaga)
• Ewentualnie: magnes teleskopowy (do wyciągania upuszczonych śrubek)

Szczelinomierz, klucz dynamometryczny, suwmiarka poznaj swoich kluczowych pomocników

Szczelinomierz to przyrząd składający się z zestawu cienkich, metalowych listków o precyzyjnie określonej grubości. Służy do pomiaru szczelin, w tym właśnie luzów zaworowych. Kluczowe jest, aby listek wchodził w szczelinę z lekkim oporem, ale nie był wciskany na siłę ani nie przesuwał się zbyt swobodnie. Klucz dynamometryczny pozwala na dokręcenie śruby z określoną siłą, wyrażoną w Newtonometrach (Nm). Jest to absolutnie kluczowe przy montażu elementów, gdzie zbyt mocne lub zbyt słabe dokręcenie może prowadzić do uszkodzenia. Suwmiarka (lub mikrometr) jest niezbędna przy metodzie płytkowej, ponieważ pozwala na precyzyjne zmierzenie grubości starej płytki, co jest potrzebne do obliczenia grubości nowej.

Krok po kroku do serca silnika: Demontaż i przygotowanie pola operacyjnego

Teraz, gdy masz już wszystkie narzędzia i wiesz, dlaczego to robisz, czas na fizyczną pracę. Dostęp do mechanizmu zaworowego nie zawsze jest prosty i często wymaga demontażu kilku elementów.

Oswajanie bestii: Jak bezpiecznie zdemontować zbiornik paliwa i inne przeszkody

Pierwszym krokiem jest uzyskanie swobodnego dostępu do pokrywy zaworów. Zazwyczaj oznacza to demontaż siedzenia motocykla, a następnie zbiornika paliwa. Odłącz przewody paliwowe (pamiętaj o zabezpieczeniu ich przed wyciekiem paliwa, np. korkiem lub klamrą) oraz przewody elektryczne, jeśli są podłączone do zbiornika. Może być konieczne zdemontowanie owiewek, osłon lub innych elementów, które blokują dostęp. Pracuj metodycznie, odkładaj śruby i części w bezpieczne miejsce, najlepiej opisując je lub robiąc zdjęcia, aby pamiętać, co gdzie było zamontowane.

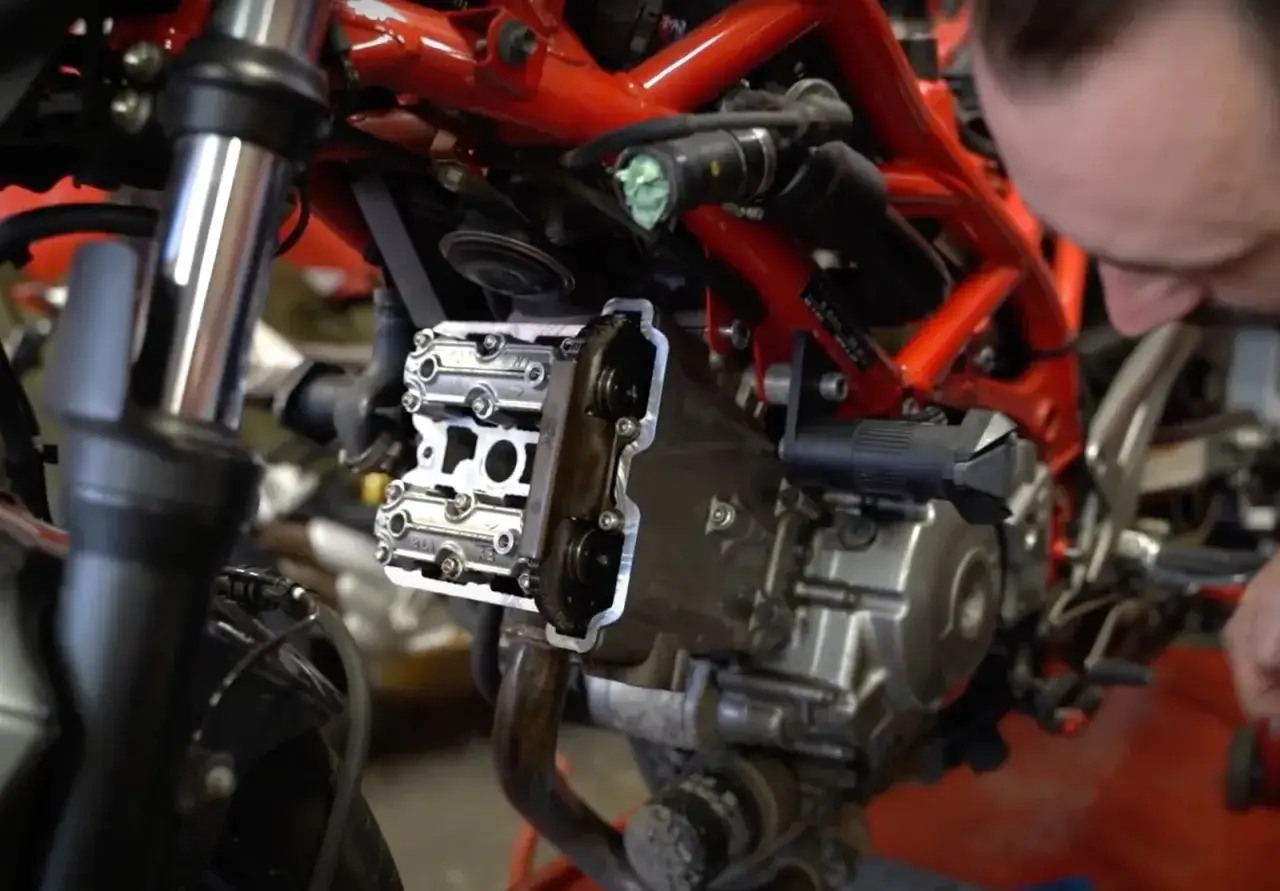

Delikatna operacja: Zdejmowanie pokrywy zaworów bez uszkodzenia uszczelki

Gdy już masz dostęp do głowicy silnika, możesz przystąpić do demontażu pokrywy zaworów. Zazwyczaj jest ona przykręcona kilkoma śrubami. Odkręcaj je stopniowo, po przekątnej, aby uniknąć naprężeń i wygięcia pokrywy. Po odkręceniu wszystkich śrub, pokrywa może być lekko "przyklejona" do głowicy przez starą uszczelkę. Delikatnie podważ ją w kilku miejscach za pomocą płaskiego śrubokręta lub specjalnego narzędzia. Uważaj, aby nie uszkodzić powierzchni styku na głowicy ani na pokrywie, ponieważ wymagałoby to planowania lub wymiany uszczelki. Po zdjęciu pokrywy, dokładnie oczyść powierzchnie styku z resztek starej uszczelki.

Po co wykręcać świece? Prosty trik, który ułatwi Ci pracę

Zanim zaczniesz obracać wałem korbowym, aby ustawić tłok w odpowiedniej pozycji, warto wykręcić świece zapłonowe. Dlaczego? Ponieważ obecność świec tworzy opór podczas obracania silnika musisz pokonać ciśnienie sprężania w cylindrze. Wykręcenie świec sprawia, że obracanie wałem korbowym staje się znacznie łatwiejsze i można to zrobić ręcznie, co jest bardzo pomocne przy precyzyjnym ustawianiu znaku GMP. Pamiętaj, aby zakryć otwory po świecach czystą szmatką, aby nic nie wpadło do cylindra.

Kluczowy moment: Jak prawidłowo znaleźć GMP i zmierzyć luz zaworowy?

To etap, który wymaga największej precyzji i uwagi. Od prawidłowego ustawienia GMP i dokładnego pomiaru zależy sukces całej operacji.

Czym jest GMP i dlaczego ustawienie go w suwie sprężania jest krytyczne?

GMP, czyli Górny Martwy Punkt, to skrajne położenie tłoka w cylindrze. Ważne jest, aby rozróżnić GMP w suwie sprężania od GMP w suwie wydechu. Pomiar luzu zaworowego wykonujemy tylko wtedy, gdy tłok znajduje się w GMP w suwie sprężania. Dlaczego? Ponieważ w tym momencie oba zawory ssący i wydechowy są całkowicie zamknięte, a wałek rozrządu naciskający na szklanki zaworowe jest w pozycji, która nie wpływa na ich położenie. W innych położeniach wałka rozrządu zawory mogą być uchylone, co fałszowałoby wynik pomiaru.

Znajdowanie znaków na wirniku alternatora praktyczny przewodnik

Aby ustawić GMP, musisz obracać wałem korbowym. Najczęściej robi się to, obracając śrubą na środku wirnika alternatora (jeśli masz dostęp) lub wrzucając najwyższy bieg i obracając tylnym kołem. Podczas obracania wałem korbowym obserwuj znaki na wirniku alternatora lub kole zamachowym. Producenci zazwyczaj umieszczają tam oznaczenia. Najczęściej spotykane to litera "T" (oznaczająca GMP) lub "F" (Fire/Zapłon, również GMP). Obok mogą znajdować się inne znaki, np. "IN" (Intake/Ssący) i "EX" (Exhaust/Wydech), które wskazują moment otwarcia zaworów. Szukaj znaku "T" lub "F" i upewnij się, że jest to suw sprężania możesz to sprawdzić, obserwując ruch tłoka (powinien być w górnej pozycji) lub lekko wkręcając świecę i czując, jak powietrze jest wypychane przy obracaniu wałem w przeciwnym kierunku (to jest suw wydechu, więc szukaj GMP po kolejnym pełnym obrocie wałem).

Technika mistrza: Jak prawidłowo używać szczelinomierza, by wynik był wiarygodny

Gdy wał korbowy jest ustawiony w GMP w suwie sprężania, możesz przystąpić do pomiaru. Wybierz odpowiednią listewkę szczelinomierza, która powinna być zbliżona grubością do spodziewanego luzu (sprawdź w książce serwisowej). Wsuń listek między trzon zaworu a element regulacyjny (śrubkę lub szklankę zaworową). Listek powinien wchodzić z lekkim, wyczuwalnym oporem. Jeśli wchodzi zbyt łatwo, spróbuj grubszego. Jeśli nie wchodzi wcale lub musisz go wciskać na siłę, jest za gruby. Powtórz pomiar dla każdego zaworu ssącego i wydechowego w każdym cylindrze.

Zapisuj wyniki! Jak stworzyć mapę luzów dla wszystkich zaworów

To bardzo ważny krok. Weź kartkę papieru lub otwórz notatnik w telefonie i stwórz tabelę. Wpisz dla każdego cylindra i każdego zaworu (ssący/wydechowy) zmierzoną wartość luzu. Przykład: "Cylinder 1, Zawór Ssący: 0.10 mm", "Cylinder 1, Zawór Wydechowy: 0.15 mm". Posiadanie dokładnych danych pozwoli Ci obliczyć, jakie zmiany są potrzebne i czy mieszczą się one w dopuszczalnych tolerancjach. Według danych Motogen.pl, prawidłowe wartości luzów zaworowych są kluczowe dla długowieczności silnika.

Dwie drogi do celu: Przewodnik po metodach regulacji luzu zaworowego

W zależności od konstrukcji silnika, będziesz miał do czynienia z jedną z dwóch głównych metod regulacji luzów zaworowych. Każda z nich ma swoje specyficzne cechy i wymaga nieco innego podejścia.

Metoda #1: Regulacja na śrubki prostsza i szybsza opcja dla wybranych silników

Ta metoda jest stosowana w wielu starszych motocyklach i niektórych nowszych, mniej wysilonych jednostkach. Mechanizm jest stosunkowo prosty. Na końcu trzonka zaworu znajduje się śruba regulacyjna, która jest zablokowana nakrętką kontrującą. Aby wyregulować luz:

1. Poluzuj nakrętkę kontrującą.
2. Za pomocą śrubokręta wkręcaj lub wykręcaj śrubę regulacyjną, aby dopasować luz do wartości z książki serwisowej.
3. Jednocześnie kontroluj luz za pomocą szczelinomierza.
4. Gdy luz jest prawidłowy, przytrzymaj śrubę regulacyjną i dokręć nakrętkę kontrującą z odpowiednim momentem (zazwyczaj podanym w serwisówce).
5. Ponownie sprawdź luz po dokręceniu nakrętki.

Metoda #2: Regulacja płytkami precyzyjny, ale wymagający proces dla nowoczesnych jednostek

Większość nowoczesnych, sportowych i wysokoobrotowych silników motocyklowych wykorzystuje regulację za pomocą płytek. W tym systemie zawory są popychane bezpośrednio przez wałek rozrządu (lub przez tzw. "szklankę" popychacza), a luz jest regulowany przez wymianę małych, metalowych płytek o precyzyjnie określonej grubości. Płytka znajduje się zazwyczaj między krzywką wałka rozrządu a szklanką popychacza. Aby wykonać regulację:

1. Po zmierzeniu luzu, musisz zdemontować wałek rozrządu (lub przynajmniej jego mostki), aby uzyskać dostęp do płytek.
2. Wyjmij starą płytkę.
3. Zmierz jej grubość za pomocą suwmiarki lub mikrometru.
4. Oblicz potrzebną grubość nowej płytki.
5. Zamontuj nową płytkę o obliczonej grubości.
6. Złóż wszystko z powrotem, pamiętając o prawidłowym dokręceniu mostków wałków rozrządu kluczem dynamometrycznym.

Matematyka dla mechanika: Jak obliczyć grubość nowej płytki regulacyjnej?

Obliczenie grubości nowej płytki jest proste, jeśli masz wszystkie potrzebne dane. Wzór wygląda następująco: Grubość nowej płytki = Zmierzony luz - Zalecany luz + Grubość starej płytki. Na przykład, jeśli zmierzyłeś luz 0.10 mm, a zalecany luz to 0.15 mm, a stara płytka ma grubość 2.00 mm, to potrzebujesz nowej płytki o grubości: 0.10 mm - 0.15 mm + 2.00 mm = 1.95 mm. Płytki dostępne są w różnych grubościach, zazwyczaj co 0.05 mm.

Co zrobić, gdy musisz zdemontować wałki rozrządu instrukcja postępowania

Demontaż wałków rozrządu jest czynnością bardziej zaawansowaną. Zawsze dokładnie sprawdź w książce serwisowej, czy jest to konieczne w Twoim przypadku. Jeśli tak, pracuj bardzo ostrożnie. Zazwyczaj najpierw odkręca się mostki łożyskujące wałki rozrządu. Ważne jest, aby robić to stopniowo i po przekątnej, aby uniknąć wygięcia wałków. Zwróć uwagę na oznaczenia na wałkach i na kole zębatym łańcucha rozrządu często są one kluczowe do prawidłowego ponownego montażu. Po zdemontowaniu wałków, wyjmij starą płytkę, zmierz ją, oblicz nową i zamontuj. Następnie włóż wałki z powrotem, upewniając się, że ich oznaczenia są prawidłowo ustawione względem głowicy. Na koniec dokręć mostki wałków rozrządu kluczem dynamometrycznym, zgodnie z momentami podanymi w serwisówce, również w odpowiedniej kolejności.

Najczęstsze pułapki i błędy – Jak ich uniknąć, by nie uszkodzić silnika?

Podczas samodzielnej regulacji luzów zaworowych łatwo o błędy, które mogą mieć poważne konsekwencje. Oto kilka najczęstszych pułapek i wskazówki, jak ich unikać.

• Błąd #1: Pomiar na ciepłym lub nie do końca zimnym silniku

  Jak już wspominaliśmy, jest to fundamentalny błąd. Zawsze upewnij się, że silnik jest całkowicie zimny. Lepiej poczekać godzinę czy dwie dłużej, niż dokonać błędnego pomiaru, który będzie skutkował nieprawidłową regulacją i potencjalnym uszkodzeniem silnika.

• Błąd #2: Niedokładne ustawienie GMP lub pomylenie suwów

  Ustawienie GMP musi być precyzyjne. Jeśli znak na kole zamachowym jest lekko przesunięty, lub jeśli przypadkowo ustawisz GMP w suwie wydechu zamiast sprężania, pomiar będzie błędny. Upewnij się, że zawory są całkowicie zamknięte. W razie wątpliwości, obróć wałem o 360 stopni i ponownie ustaw znak. Pamiętaj, że w suwie sprężania tłok idzie w górę, a w suwie wydechu w dół.

• Błąd #3: Złe dokręcenie mostków wałków rozrządu dlaczego klucz dynamometryczny jest tu Twoim przyjacielem

  Przy metodzie płytkowej, prawidłowe dokręcenie mostków wałków rozrządu jest krytyczne. Zbyt mocne dokręcenie może zdeformować wałki lub głowicę, a zbyt słabe może spowodować poluzowanie i uszkodzenie silnika. Zawsze używaj klucza dynamometrycznego i postępuj zgodnie z instrukcjami z książki serwisowej dotyczącymi kolejności i momentu dokręcania.

• Błąd #4: Upuszczenie płytki lub śrubki do wnętrza silnika jak się przed tym zabezpieczyć?

  To koszmar każdego mechanika. Upuszczenie małej części do wnętrza silnika może oznaczać konieczność jego rozpołowienia. Aby temu zapobiec, pracuj w czystym miejscu, używaj pojemników na śruby, a gdy pracujesz nad otwartym cylindrem, możesz zakryć otwory po świecach lub inne otwory w głowicy czystą szmatką lub taśmą malarską. Jeśli upuścisz coś metalowego, użyj magnesu teleskopowego.

Wielki finał: Składanie, weryfikacja i pierwsze uruchomienie

Po wykonaniu regulacji i upewnieniu się, że wszystko jest na swoim miejscu, czas na złożenie motocykla i sprawdzenie efektów swojej pracy.

1. Ostatnia kontrola: Ponowny pomiar luzów po dokonaniu regulacji

   Zanim zaczniesz składać wszystko z powrotem, po dokonaniu regulacji (czy to śrubą, czy wymianą płytki), ponownie zmierz luz zaworowy. Upewnij się, że mieści się on w zalecanych przez producenta wartościach. Jeśli nadal jest nieprawidłowy, powtórz procedurę regulacji dla danego zaworu.

2. Montaż w odwrotnej kolejności o czym nie możesz zapomnieć?

   Złóż wszystkie zdemontowane elementy w odwrotnej kolejności. Zwróć szczególną uwagę na prawidłowe ułożenie uszczelek najlepiej wymienić uszczelkę pokrywy zaworów na nową, aby zapewnić szczelność. Dokręć wszystkie śruby z odpowiednim momentem, zgodnie z książką serwisową. Upewnij się, że wszystkie przewody paliwowe, elektryczne i inne elementy są prawidłowo podłączone i zabezpieczone. Sprawdź, czy nic nie zostało zapomniane.

3. Przeczytaj również: Kia Ceed jaki silnik do gazu – uniknij kosztownych błędów przy wyborze

   Moment prawdy: Bezpieczne uruchomienie silnika i nasłuchiwanie jego pracy

   Po złożeniu wszystkiego, nadszedł moment uruchomienia silnika. Przekręć kluczyk, włącz zapłon i uruchom silnik. Pozwól mu popracować na wolnych obrotach i uważnie nasłuchuj. Czy słychać jakieś niepokojące stuki, klekotanie lub inne dziwne dźwięki? Jeśli wszystko jest w porządku, pozwól silnikowi się rozgrzać i ponownie sprawdź, czy nie ma wycieków oleju lub paliwa. Jeśli wszystko gra, gratulacje właśnie samodzielnie przeprowadziłeś jedną z ważniejszych czynności serwisowych w swoim motocyklu!
