Jak dobrać pierścienie tłokowe? Poradnik krok po kroku

Remont silnika to inwestycja czasu i pieniędzy, a jego sukces w dużej mierze zależy od precyzyjnego doboru pierścieni tłokowych. Ten kompleksowy przewodnik krok po kroku dostarczy Ci eksperckiej wiedzy potrzebnej do prawidłowego wyboru, pomiarów i weryfikacji, pomagając uniknąć kosztownych błędów i zapewniając długotrwałą sprawność Twojego silnika.

Dlaczego precyzyjny dobór pierścieni to absolutny fundament udanego remontu silnika?

Jako doświadczony mechanik powiem Wprost: pierścienie tłokowe to jedne z najważniejszych, a zarazem najbardziej obciążonych elementów wewnątrz silnika. Pełnią one kluczową rolę w zapewnieniu szczelności komory spalania, co bezpośrednio przekłada się na utrzymanie odpowiedniej kompresji i, w konsekwencji, pełnej mocy jednostki napędowej. Ponadto, ich zadaniem jest kontrola filmu olejowego na ściankach cylindra muszą go precyzyjnie zgarniać, aby zapewnić smarowanie, ale jednocześnie zapobiec przedostawaniu się oleju do komory spalania. Dlatego też ich właściwy dobór jest absolutnie krytyczny dla ogólnej wydajności, sprawności i co najważniejsze trwałości silnika po remoncie.

Zlekceważenie precyzji na tym etapie niesie ze sobą opłakane skutki. Błędny dobór pierścieni, czy to pod kątem rozmiaru, czy typu, objawia się niemal natychmiastowo. Silnik może cierpieć na drastyczny spadek mocy, nierówną pracę oraz zwiększone zużycie oleju, co objawia się charakterystycznym niebieskim dymem z rury wydechowej. W skrajnych przypadkach, zbyt ciasno spasowane pierścienie mogą doprowadzić do przegrzania, pęknięcia i w konsekwencji do poważnego uszkodzenia gładzi cylindra oraz tłoka. Taka awaria oznacza jedno: konieczność ponownego, niezwykle kosztownego remontu. Błędy w tym obszarze prowadzą do poważnych awarii, jak wspomniano w dostarczonych szczegółach, dlatego precyzja jest tu jedyną drogą do sukcesu.

Krok 1: Kluczowe pomiary, bez których nie kupisz właściwych pierścieni

Zanim w ogóle pomyślisz o zamówieniu nowych części, musisz chwycić za narzędzia pomiarowe. Dobór pierścieni "na podstawie dowodu rejestracyjnego" to w przypadku remontu silnika loteria, w której rzadko się wygrywa. Fundamentem jest dokładny pomiar średnicy cylindra. Do tego celu niezbędna jest profesjonalna średnicówka zegarowa lub cyfrowa. Pamiętaj, że gładź cylindra nie zużywa się równomiernie. Pomiar należy wykonać w kilku miejscach: na samej górze (gdzie zużycie jest największe), w połowie oraz na dole cylindra, a także w dwóch płaszczyznach równoległej i prostopadłej do osi wału korbowego.

Dzięki temu precyzyjnemu badaniu zdiagnozujesz dwa kluczowe problemy: owalizację (gdy cylinder przestaje być idealnym kołem w przekroju poprzecznym) oraz stożkowatość (gdy średnica na górze jest inna niż na dole). Według danych Cermotor.com.pl, jeśli te odchyłki przekraczają normy producenta, konieczna jest obróbka mechaniczna bloku. Kolejnym krokiem jest weryfikacja rowków w tłoku. Nawet najlepszy pierścień nie zadziała prawidłowo, jeśli rowek jest wyrobiony, "rozbity" lub uszkodzony. Należy dokładnie zmierzyć wysokość rowków i sprawdzić, czy ich krawędzie są ostre i czyste, co jest kluczowe dla prawidłowego osadzenia i pracy pierścieni.

Krok 2: Zrozumieć, co kupujesz – rodzaje i funkcje pierścieni tłokowych

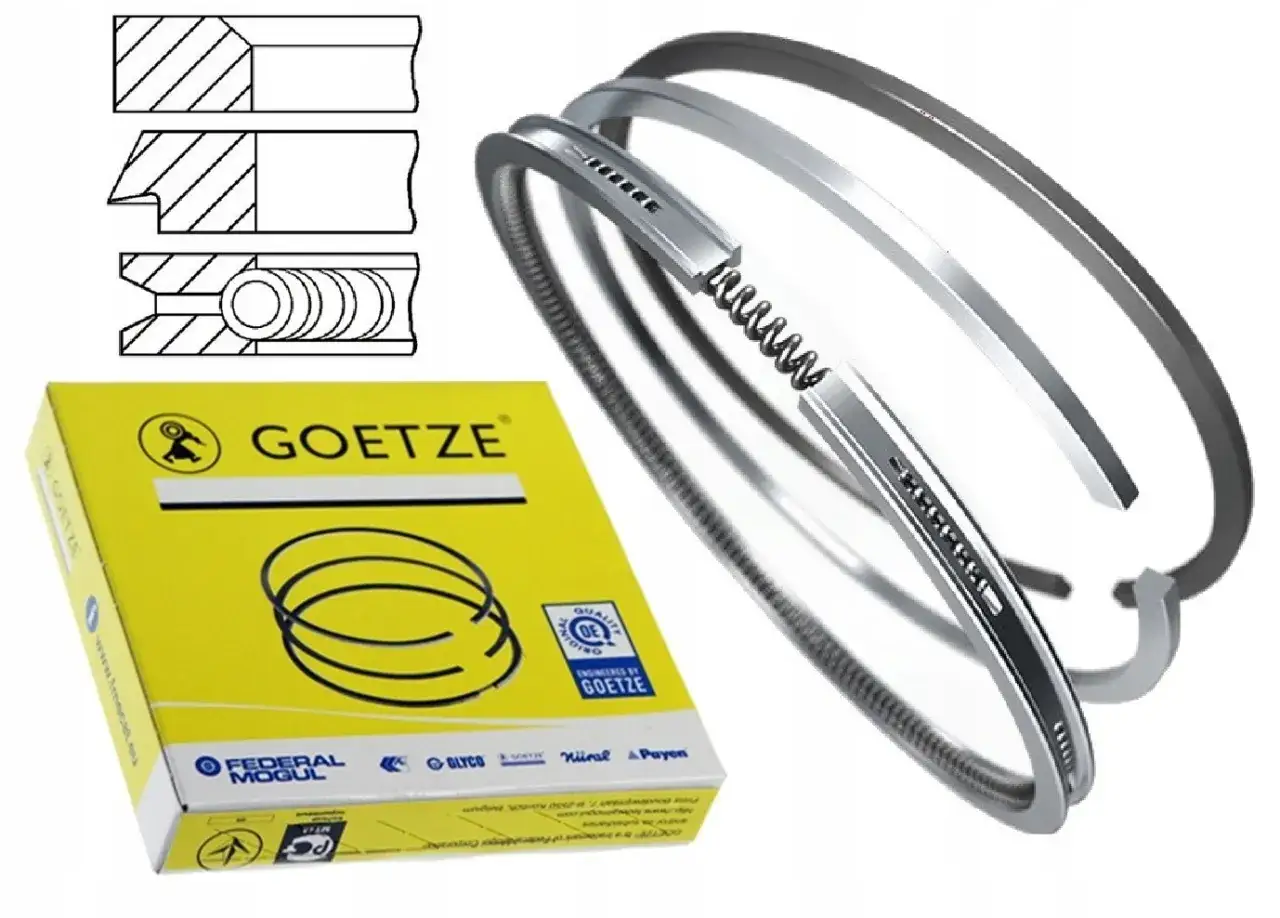

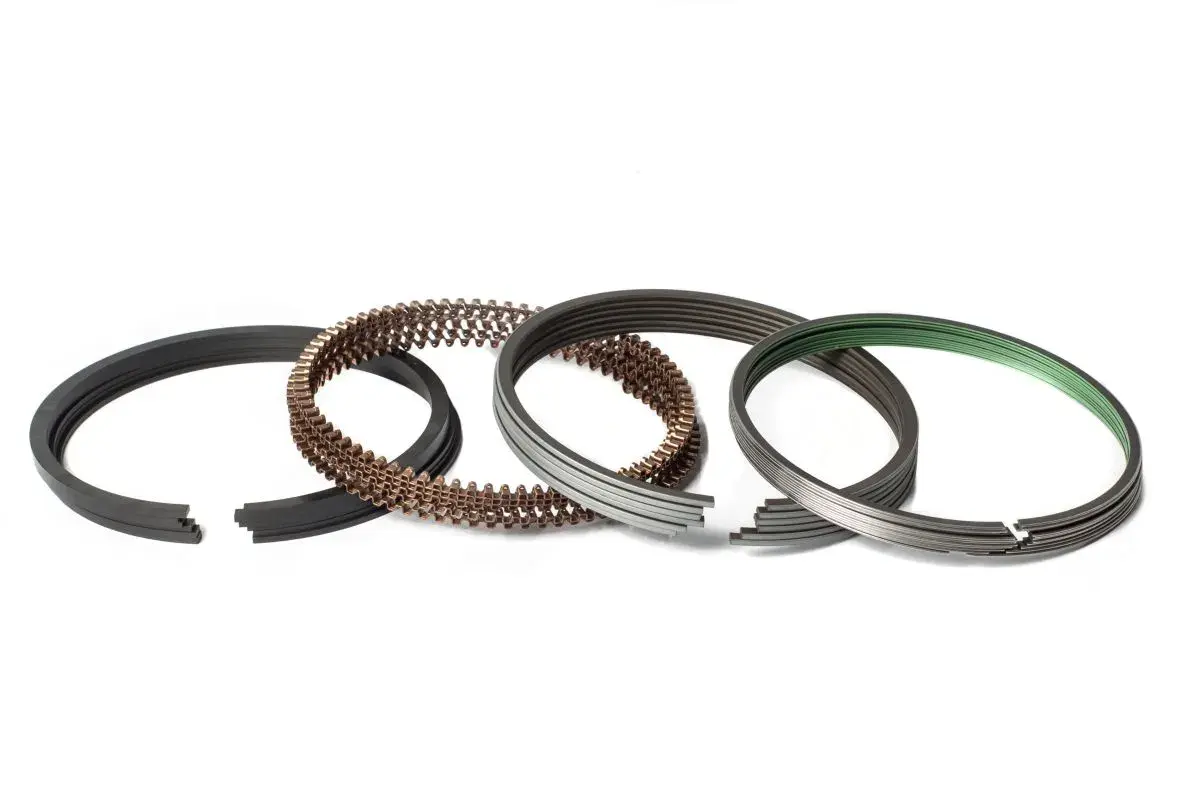

Komplet pierścieni na jeden tłok to zazwyczaj zestaw trzech różnych elementów, z których każdy ma do spełnienia inną, wyspecjalizowaną funkcję. Zrozumienie ich działania pomoże Ci docenić wagę precyzyjnego doboru.

• Pierścień uszczelniający (kompresyjny): Jest to najczęściej pierwszy pierścień, licząc od denka tłoka. Jego głównym zadaniem jest rola strażnika ciśnienia. Musi on idealnie uszczelnić przestrzeń między tłokiem a ścianą cylindra, aby gazy powstałe podczas spalania nie przedostawały się do skrzyni korbowej, co gwarantuje maksymalną kompresję i moc.
• Pierścień zgarniająco-kompresyjny: Pełni funkcję drugiego pierścienia. Ma podwójną rolę: wspomaga pierścień pierwszy w utrzymaniu szczelności (uszczelnienie wtórne) oraz aktywnie kontroluje film olejowy, zgarniając nadmiar oleju pozostawiony przez pierścień olejowy.
• Pierścień olejowy (zgarniający): To najniższy pierścień, zazwyczaj o najbardziej skomplikowanej, wieloczęściowej budowie (często składa się ze sprężyny ekspandera i dwóch cienkich lameli). Jego konstrukcja jest kluczowa dla skutecznego zgarniania nadmiaru oleju ze ścianek cylindra i odprowadzania go przez otwory w tłoku z powrotem do miski olejowej. To właśnie sprawność tego pierścienia bezpośrednio wpływa na zużycie oleju przez silnik.

Warto również wiedzieć, że pierścienie wykonuje się z różnych materiałów, takich jak żeliwo szare, żeliwo sferoidalne czy stal. Aby zwiększyć ich odporność na zużycie, tarcie i ekstremalnie trudne warunki pracy (wysoka temperatura i ciśnienie), producenci często stosują specjalne powłoki ochronne, na przykład chrom (nakładany na pierścienie uszczelniające) lub molibden.

Krok 3: Nominał czy nadwymiar? Kiedy i dlaczego potrzebny jest "szlif cylindra"

To jest moment, w którym wyniki pomiarów z Kroku 1 determinują Twoją decyzję zakupową. Musisz zdecydować, czy potrzebujesz pierścieni o wymiarze nominalnym (STD - Standard), czy nadwymiarowych. Pojęcie nadwymiaru (np. +0.25 mm, +0.50 mm) odnosi się do pierścieni o średnicy większej niż fabryczna. Ich zastosowanie jest nierozerwalnie związane z procesem szlifowania cylindra (honowania lub roztaczania). Szlif wykonuje się wtedy, gdy gładź cylindra jest porysowana, ma progi, lub gdy pomiary wykazały nadmierną owalizację lub stożkowatość. Obróbka ta ma na celu usunięcie uszkodzeń i przywrócenie cylindrowi idealnie okrągłego kształtu oraz właściwej chropowatości.

Decyzję o szlifie podejmuje się na podstawie precyzyjnych pomiarów zużycia cylindra w stosunku do danych technicznych producenta silnika. Jeśli cylinder wymaga szlifu na wymiar np. +0.50 mm, musisz kupić nowe, nadwymiarowe tłoki oraz odpowiadające im nadwymiarowe pierścienie (+0.50 mm). W tym miejscu muszę podkreślić absolutnie kluczową zasadę: nadwymiarowe pierścienie są przeznaczone wyłącznie do nadwymiarowych tłoków i cylindrów. Montaż pierścieni nadwymiarowych w cylindrze nominalnym (co jest fizycznie niemożliwe bez zniszczenia części) lub, co gorsza, pierścieni nominalnych w cylindrze nadwymiarowym (co spowoduje gigantyczne przedmuchy i brak kompresji) jest kategorycznie niedopuszczalny i doprowadzi do natychmiastowej awarii.

Krok 4: Czytanie ze zrozumieniem – jak dekodować oznaczenia na pierścieniach i opakowaniu

Kiedy nowe pierścienie trafią już w Twoje ręce, zanim przystąpisz do montażu, musisz dokładnie przestudiować oznaczenia. To nie są techniczne hieroglify, ale krytyczne informacje. Wiele pierścieni (szczególnie uszczelniających i zgarniająco-kompresyjnych) posiada na swojej powierzchni subtelne oznaczenie, takie jak "TOP" lub "UP". Informuje ono jednoznacznie, że ta strona pierścienia musi być skierowana ku górze, czyli w stronę denka tłoka. Pamiętaj, że pierścienie często mają asymetryczny profil (np. trapezowy lub z podcięciem) i zamontowanie ich odwrotnie drastycznie zakłóci ich pracę, prowadząc do masowego "brania" oleju i utraty kompresji. Kolejność montażu (który pierścień do którego rowka) jest również ściśle określona i musi być zachowana.

Równie ważne jest prawidłowe odczytanie informacji z opakowania. Musisz zweryfikować, czy wymiary nominalne lub nadwymiarowe zgadzają się z Twoimi zamówieniami i pomiarami cylindrów. Szukaj oznaczeń średnicy (np. 81.00 mm dla nominału lub 81.50 mm dla nadwymiaru +0.50) oraz grubości poszczególnych pierścieni w zestawie. Dodatkowo, zwróć uwagę na inne oznaczenia producentów, które mogą dostarczyć ważnych informacji o specyfikacji pierścieni, użytych materiałach czy powłokach, co pozwoli Ci upewnić się, że produkt spełnia wymagania Twojego silnika.

Krok 5: Ostatnia, krytyczna weryfikacja – pomiar luzu na zamku

Nawet jeśli kupiłeś pierścienie dedykowane do Twojego silnika i wymiaru cylindra, nie możesz ufać im "na słowo". Przed założeniem ich na tłok musisz wykonać ostatnią, absolutnie krytyczną weryfikację: pomiar luzu na zamku (przerwy na styku końców pierścienia). Dlaczego to tak ważne? Metal pod wpływem temperatury pracy silnika rozszerza się. Luz na zamku kompensuje tę rozszerzalność cieplną. Jeśli luz będzie zbyt mały, końce pierścienia po rozgrzaniu zetkną się, co doprowadzi do zablokowania pierścienia w cylindrze, zerwania filmu olejowego i w konsekwencji do zatarcia silnika. Z kolei zbyt duży luz powoduje przedmuchy gazów i spadek kompresji.

Oto szczegółowa instrukcja, jak prawidłowo zmierzyć luz na zamku:

1. Upewnij się, że cylinder jest idealnie czysty.
2. Włóż sam pierścień (bez tłoka) do cylindra, w którym będzie pracował.
3. Użyj odwróconego tłoka (bez pierścieni), aby pchnąć pierścień w dół cylindra na głębokość około 20-30 mm. Zapewni to, że pierścień ustawiony jest idealnie prostopadle do osi cylindra.
4. Za pomocą precyzyjnego szczelinomierza zmierz przerwę między końcami pierścienia.

Prawidłowych wartości luzu dla konkretnego silnika należy szukać wyłącznie w instrukcji serwisowej producenta (manualu). Według danych Cermotor.com.pl, przykładowe, orientacyjne wartości luzu wynoszą zazwyczaj od 0.25 mm do 0.60 mm w zależności od średnicy cylindra i przeznaczenia silnika. Jeśli luz jest za mały, końce pierścienia można ostrożnie podszlifować specjalnym pilnikiem (tzw. gap filler). Jeśli jest za duży, oznacza to błąd w doborze pierścieni lub nadmierne zużycie cylindra.

Najczęstsze błędy przy doborze pierścieni, które zniweczą cały remont – jak ich unikać?

Na podstawie mojego wieloletniego doświadczenia w warsztacie, zebrałem listę najczęstszych błędów popełnianych podczas doboru i montażu pierścieni. Uniknięcie ich to klucz do sukcesu Twojego remontu.

• Błąd #1: Zakup "na oko" bez dokładnych pomiarów. To kardynalny błąd. Poleganie wyłącznie na katalogach części bez weryfikacji rzeczywistego stanu i wymiarów zużytych cylindrów to prosta droga do katastrofy. Zawsze wykonuj pomiary średnicówką przed zakupem.
• Błąd #2: Ignorowanie stanu technicznego tłoków i rowków. Założenie nowych pierścieni na zużyte tłoki z "rozbitymi" rowkami to strata pieniędzy. Pierścienie będą miały zbyt duży luz pionowy, co spowoduje ich "pompowanie" oleju i szybkie zużycie. Jeśli rowki są uszkodzone, tłoki należy wymienić.
• Błąd #3: Niewłaściwy montaż używanie siły zamiast specjalistycznych narzędzi. Pierścienie tłokowe, zwłaszcza te żeliwne, są kruche. Próba zakładania ich na tłok "ręcznie", poprzez nadmierne rozginanie, często kończy się ich pęknięciem (często niewidocznym gołym okiem) lub trwałym odkształceniem. Do montażu zawsze używaj specjalnych szczypiec do pierścieni tłokowych.
• Błąd #4: Mieszanie pierścieni z różnych kompletów lub ponowne użycie starych. Każdy komplet pierścieni jest precyzyjnie dopasowany przez producenta. Mieszanie ich między cylindrami lub, co gorsza, używanie starych pierścieni (które są już ułożone do starej gładzi cylindra) jest niedopuszczalne i uniemożliwi prawidłowe uszczelnienie silnika.
